Omni 70D

La série OMNI-70D conjugue l’excellence des performances mécaniques et acoustiques et la sobriété du design droit.

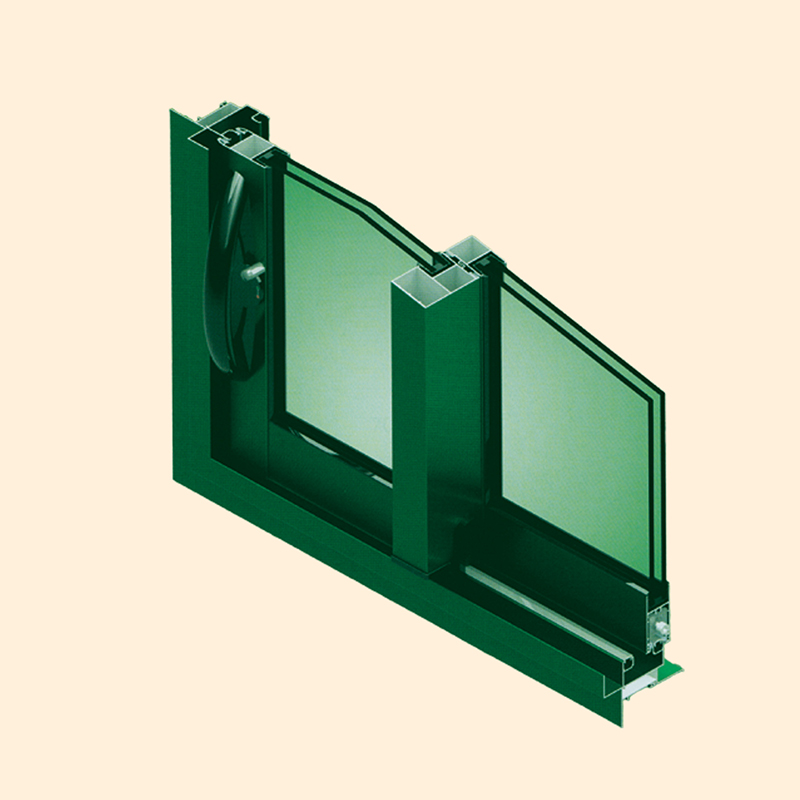

La gamme de coulissant design droit, OMNI-70D, laisse pénétrer la nature à l’intérieur des constructions et laisse place aux grandes ouvertures. Elle ouvre de nouvelles perspectives sur l’extérieur et inonde votre habitat de lumière naturelle. Imaginez des ouvertures panoramiques de haute gamme sur votre terrasse et votre jardin. Cette solution multirails qui peut héberger 2 à 4 vantaux sur dormants 2 rails et 3 à 6 vantaux sur dormants 3 rails est la série fiable et performante répondant aux attentes des maîtres d’ouvrage et maîtres d’œuvre.

  • Points forts
  • Accessoires
  • Dormants

Design avant-gardiste ; Poignée ouvert sur l’ouvrant ; Couleurs et textures adaptables ; Compatibilité incontestable avec les produits Alugamme Systèmes ; Sécurité optimale avec fermeture multipoints ; Performances mécaniques et acoustiques exceptionnelles ; Design du montant central droit ; Cache usinage sur montant central ; Galet double réglable à aiguilles supporte 160 kg par ventail ; Rail à clippé sur le dormant en aluminium anodisé ; Joint de vitrage en EPDM

Des accessoires qui épousent parfaitement vos menuiseries. Alugamme Systèmes vous propose des produits aux couleurs de vos envies. Ils répondent à vos besoins déco, classique ou modernes en assumant leurs fonctions avec efficacité. Différents modèles de poignées adaptés aux profilés, les accessoires Versus offrent un choix varié à la fois pratique et esthétique, selon que l’on souhaite mettre ces accessoires en évidence ou les intégrer discrètement à la baie vitrée.

Tubulaire à coup 45° ; Largeur de 70 mm avec base de 62,6 mm  Montage assuré par des équerres à pion en aluminium ; Possibilité de clipper la bavette ; Forme et design droit de l’intérieur ; Rail ouvert avec possibilité de monter la gâche après assemblage. .

Traitement de surfaces:

Thermolaquage polyster bénéficiant du label « Qualicoat, Qualimarine » avec une épaisseur minimale de laquage de 60 microns pour les surfaces visibles ; Anodisation chimique (16 à 18 microns) bénéficiant du label « Qualanod, AWAA, Euras » avec des teintes disponibles sur stock en naturel et bronze.

Assemblages

a. Ossature :
L’ossature est constituée de montants et traverses réalisés en profilés tubulaires de largeur 54 mm et de différentes hauteurs (avec possibilité de renfort par tube acier définis selon les règles statistiques de dimensionnement relatives à la façade). La fixation sur le gros œuvre se fait au moyen d’attaches spécialement conçues et favorisant un réglage dans les trois dimensions.

b. Assemblage :
Les profilés sont assemblés de face en coupe droite, avec montants filants et traverses fixées sur ceux-ci au moyen de tasseaux spéciaux en alliage d’aluminium. Ces tasseaux permettent de positionner correctement les traverses, et sont fixés par vis inox. Un seul et même montant peut être utilisé à la place de traverse. L’étanchéité entre les montants et les traverses est assurée par injection de mastic d’étanchéité dans le tasseau d’assemblage. Ils sont assemblés aussi à l’avancement en coupe droite avec montants filants et traverses fixées sur ceux-ci au moyen de plots en aluminium extrudé. Ce type d’assemblage permet de réaliser des façades architecturales ou des traverses inclinées.

Ouvrants

Poteaux latéraux et centraux en coupe droite montés par vis en inox ; Traverse basse et haute avec une vue d’aluminium de 58 mm ; Montants latéraux avec une vue d’aluminium de 58 mm ; Montants centraux avec une vue d’aluminium de 40 mm ; Traverse pénétrante montée par vis inox ; Disponibilité des montants latéraux et centraux en version simple ou renforcée.

Alliages d’aluminium

Tous les profilés OMNI sont réalisés en alliages d’aluminium 6060 qualité bâtiment (AGST5) selon les normes NFA 50411, NFA 50710, NFA 91450.

Accesoires

a. Charriot:
Chariot en aluminium (roulement à aiguilles, roulette polyamide) ; Chariot simple ou simple réglable supportant maximum 80 Kg par vantail, max ou double réglable supportant 160 Kg par vantail ; Montage effectué par vis pression.

b. Fermeture:
Fermeture un point avec possibilité de fermeture à clef de l’extérieur (gamme versus) ; Variété de poignées coquilles aux formes arrondies fixées sur bloc serrure universel ; Fermeture multipoints pour une sécurité renforcée (gamme Versus).

Vitrage

Epaisseur de 6 à 20 mm, monté en porte feuille à une hauteur de 17 mm.
