a. Profilés anodisés :
Les profilés en alliage d’aluminium sont anodisés selon les prescriptions des normes NFP 24351 qui bénéficient du label de qualité QUALANOD : anodisés class 15 (épaisseur 15 à 18 microns) dans une atmosphère agressive ou marine, de finition satinée chimique, teinte naturelle ou de finition colorée bronze.

b. Profilés laqués :
Les profilés en alliage d’aluminium sont laqués selon les prescriptions du label QUALICOAT (label de qualité pour le thermolaquage de l’aluminium destiné à l’architecture). Les profilés subirons avant laquage à des traitements et après séchage à un revêtement de poudre de polyester, de 60 microns d’épaisseur.

a. Ossature :

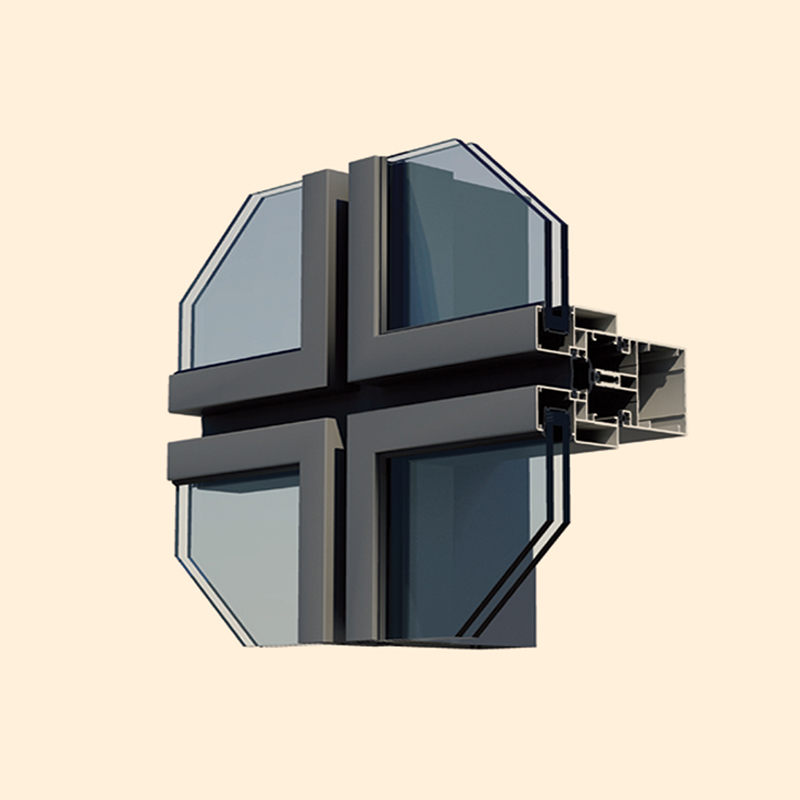

L’ossature est constituée de montants et traverses réalisés en profilés tubulaires de largeur 54 mm et de différentes hauteurs (avec possibilité de renfort par tube acier définis selon les règles statistiques de dimensionnement relatives à la façade). La fixation sur le gros œuvre se fait au moyen d’attaches spécialement conçues et favorisant un réglage dans les trois dimensions

b. Assemblage :
Les profilés sont assemblés de face en coupe droite, avec montants filants et traverses fixées sur ceux-ci au moyen de tasseaux spéciaux en alliage d’aluminium. Ces tasseaux permettent de positionner correctement les traverses, et sont fixés par vis inox. Un seul et même montant peut être utilisé à la place de traverse. L’étanchéité entre les montants et les traverses est assurée par injection de mastic d’étanchéité dans le tasseau d’assemblage. Ils sont assemblés aussi à l’avancement en coupe droite avec montants filants et traverses fixées sur ceux-ci au moyen de plots en aluminium extrudé. Ce type d’assemblage permet de réaliser des façades architecturales ou des traverses inclinées.

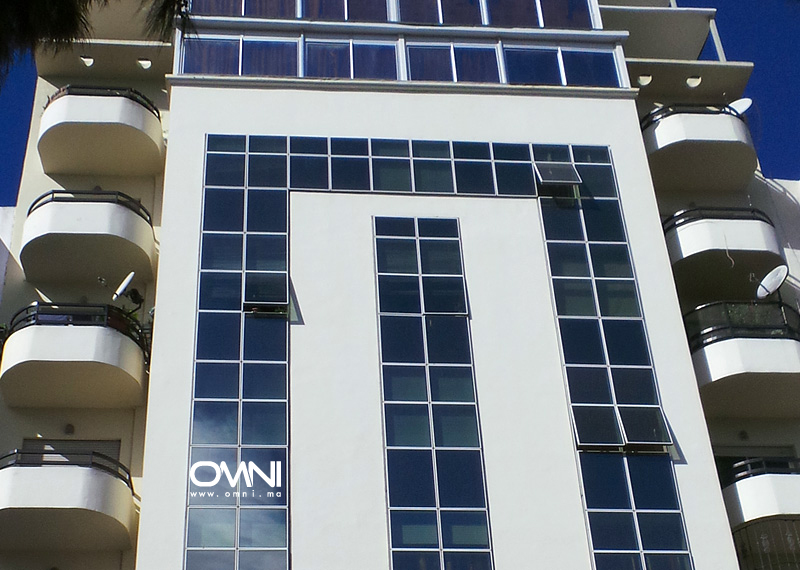

Les ouvrants sont masqués en projection à l’italienne. Ils sont intègres pour que l’aspect extérieur de la façade ne soit pas modifié. Les cadres « vision » comportent des barrettes de collage en aluminium anodisé, identifiée par un numéro de lot de fabrication marqué par jet d’encre le long du profil. Des échantillons de chaque lot de fabrication des barrettes de collage subissent les essais d’approbation du fabricant de silicone de collage. Les ouvrants sont  montés sur des compas en inox placés en feuillure. La manœuvre et la fermeture des cadres ouvrants sont réalisés à l’aide d’une poignée à deux points de verrouillage. Les dormants sont fixés sur les montants et traverses de mur rideau par des vis en inox. Ils sont réalisés avec des profilés tubulaires assemblés avec des équerres à pions en alliage d’aluminium. L’étanchéité de l’assemblage des coupes est réalisée avec du silicone.

L’étanchéité est assurée en bout de chaque traverse, en fonction de la nouvelle norme. L’eau ne doit en aucun cas être drainée dans le montant. On étanchera les extrémités de traverse avec un mastic, permettant les jeux de dilatation. Tous les joint s d’étanchéité sont en EPDM. L’étanchéité entre les cadres est réalisée par trois barrière s d’étanchéité à l’aide de joint en E . P . D . M . Une première barrière réalisée avec un joint à lèvre, une deuxième et une troisième barrière réalisée avec des joints tub ulaires. Les angles des joints sont assemblés avec de la colle au cyanoacrylate afin d’obtenir une parfaite étanchéité.

Le vitrage a une épaisseur maximale de 20 mm. Les vitrages sont pris en feuillure dans un joint portefeuille en E.P.D.M.

Dans le sens vertical, la dilatation est reprise à l’aide d’un manchon en aluminium épousant les tubulures intérieures des poteaux. Une mousse et une pièce de raccordement d’étanchéité assurent l’étanchéité de la dilatation.
